VSSJAFC (CC2F)型可拆式雙法蘭傳力接頭

發布時間：2020-10-28 瀏覽次

別名：可拆式雙法蘭傳力接頭
型號：VSSJAFC(CC2F)型
規格：DN65mm-DN3200mm
VSSJAFC(CC2F)型可拆式雙法蘭傳力接頭簡單介紹：
VSSFAF(CC2F)型可拆式雙法蘭傳力接頭：安裝在管道上后，根據所需的伸縮的伸縮距離進行限位，擰緊螺母，彈性密封圈在螺母壓蓋的作用下依靠相互斜度，緊壓在管子外圈起密封和連接作用，主要和管道閥門連接不但起到管道補償作用，更方便了閥門的維修及更換。

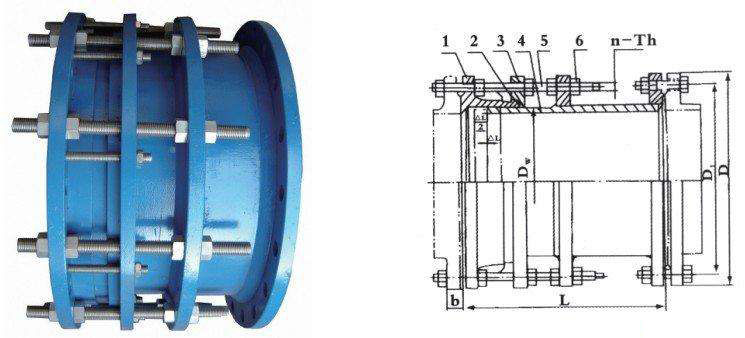

VSSJAFC(CC2F)型可拆式雙法蘭傳力接頭結構示意圖：

1、VSSJAFC(CC2F)型可拆式雙法蘭傳力接頭零部件：
碳鋼或不銹鋼的傳力接頭（補償接頭），公稱通經≤400mm的，其限位短管、短管法蘭的筒體宜用無縫鋼管，質量應符合GB/T8168或GB/T14976的要求，公稱通經≥450mm的，其上述筒體宜用鋼板卷筒焊接制造，焊管的質量應符合GB/T9711.2的規定。
球墨鑄鐵補償接頭（傳力接頭）由限位短管，短管法蘭的筒體質量應符合ISO2531的要求。
補償接頭（傳力接頭）用碳鋼固件應熱鍍鋅處理，涂層厚度要求按GB/T13912的規定
補償接頭（傳力接頭）的零件表面不應有裂紋、結疤、折疊、分層等缺陷，并不得有擦傷、溝槽或碰撞形成的明顯凹陷。
2、限位螺釘：船用壓蓋松套伸縮接頭應設限位螺釘。
3、表面防護：用于海水等腐蝕介質的碳鋼、球墨鑄鐵補償接頭，器表面應進行涂塑或熱鍍鋅或鎳磷涂層等特涂處理，其要求應分別符合GB/T13912 GB/T13913 CJ/T120的規定，用于滑油等介質的碳鋼、球墨鑄鐵補償接頭，器表面宜用環氧涂層或在其表面涂防銹漆。
4、強度：補償接頭本體的強度應能承受1.5倍公稱壓力的壓力，保壓5min,不得有滲漏和明顯的塑性變形。
5、密封性：補償接頭密封副應能承受1.25倍公稱壓力的壓力，保壓5min,不得有泄漏
6、可撓量和偏心量
A類補償接頭（松套伸縮接頭）在下表規定的可撓量、偏心量和1.25倍公稱壓力的壓力下，不得有泄漏。
7、衛生
用于輸送生活飲用水的補償接頭的材質衛生要求應符合GB/T17219的規定。
8、防火
用于消防管路的補償接頭應符合有關船級社規范規定的耐高溫防火要求。

VSSJAFC型可拆式雙法蘭傳力接頭安裝使用說明：
A類補償接頭（松套伸縮接頭）的安裝使用說明書中應說明：a:用于與松套補償接頭連接的管子，其表面質量應符合5.2.4.的要求，其外徑允許偏差應分別符合GB/T8163 GB/T9711.2 GB/T14976的要求。b、松套伸縮接頭安裝時，松套伸縮接頭的一端應靠近管子固定支架，另一端附近（一般為4倍管子外徑）應設置導向支架。
VSSJAFC型可拆式雙法蘭傳力接頭實驗方法：
材料檢查：補償接頭主要零件材料按材質單驗收
外觀檢查：補償接頭外觀檢驗在日光或燈光照明下用目測法檢驗（可用5倍放大鏡），涂層厚度用測厚儀檢驗。結果應符合5.2.5.3和5.4要求。
尺寸檢驗：用精度符合規定極-限偏差要求的通用量具檢查。結果符合4.3要求
密封性實驗：將補償接頭本體安裝在試驗臺上，實驗壓力為1.25倍公稱壓力，保壓5min,實驗介質為自來水，實驗用壓力表的精度不低于1.5級，表的大量程為1.5-2.0倍的實驗壓力，結果應符合5.6要求。
強度實驗：密封性實驗完成后，加大實驗壓力至1.5倍公稱壓力，保壓5min.結果應符合5.5要求。
可撓量實驗：將松套伸縮接頭安裝在撓曲試驗臺上，兩端連接管調至同一軸線上，將一端端部頂至表規定的可撓量處，實驗壓力為1.25倍公稱壓力，保壓5min,結果應符合5.7要求。
偏心量實驗：將松套伸縮接頭安裝在偏心試驗臺上，兩端連接管調至同一軸線上，將一端連接管呀至表規定的偏心量處，實驗壓力為1.25倍公稱壓力，保壓5min.結果應符合5.7要求。

公稱通徑DN	管子外徑 Dw	外形尺寸		法蘭連接尺寸
		L	△L	0.6MPa				1.0MPa
		L	△L	D	D1	n-Th	b	D	D1	n-Th	b
65	76	200	40	160	130	4-M12	16	185	145	4-M16	20
80	89			190	150	4-M16	18	200	160	8-M16	22
100	114			210	170	4-M16	18	220	180		24
125	140			240	200	8-M16	20	250	210		26
150	168			265	225		20	285	240	8-M20	26
200	219			320	280		22	340	295	8-M20	28
250	273			375	335	12-M16	24	395	350	12-M20	28
300	325	220	50	440	395	12-M20	24	445	400	12-M20	28
350	377			490	445	12-M20	26	505	460	16-M20	30
400	426			540	495	16-M20	28	565	515	16-M24	32
450	480			595	550	16-M20	28	615	565	20-M24	32
500	530			645	600	20-M20	30	670	620	20-M24	34
600	630	240		755	705	20-M24	30	780	725	20-M27	36
700	720	240		860	810	24-M24	32	895	840	24-M27	40
800	820	350	60	975	920	24-M27	34	1015	950	24-M30	44
900	920			1075	1020	24-M27	36	1115	1050	28-M30	46
1000	1020			1175	1120	28-M27	36	1230	1160	28-M33	50
1200	1220	370		1405	1340	32-M30	40	1455	1380	32-M36	56
1400	1420	370		1630	1560	36-M33	44	1675	1590	36-M39	62
1600	1620	380		1830	1760	40-M33	48	1915	1820	40-M4	68
1800	1820	380		2045	1970	44-M36	50	2115	2020	44-M45	70
2000	2020	400		2265	2180	48-M39	54	2325	2230	48-M45	74
2200	2220			2475	2390	52-M39	60	2550	2440	52-M52	80
2400	2420			2685	2600	56-M39	62	2760	2650	56-M52	82
2600	2620	450	80	2905	2810	60-M45	64	2960	2850	60-M52	88
2800	2820			3115	3020	64-M45	68	3480	3070	64-M52	94
3000	3020			3315	3220	68-M45	70	3405	3290	68-M56	100
3200	3220			3525	3430	72-M45	76
